Navigatie en Communicatie

Navigatie en Communicatie

Marifoon: B&G V50 (04-2016 geïnstalleerd)

AIS: WatchEye (05-2016 geïnstalleerd)

Plotter: Raymarine Es75 MFD (05-2017 geïnstalleerd)

Radar: Raymarine Q24C (05-2017 geïnstalleerd)

Wifi: 04-2016 antenne en netwerk geïnstalleerd

Wind,diepte, snelheid Raymarine ST60+

Stuurautomaat Raymarine 6001

Kompas: C. Plath Venus & fluxgate

SSB-ontvanger: Sailor R2022

Navigatieverlichting: Vervangen door LED (03-2015)

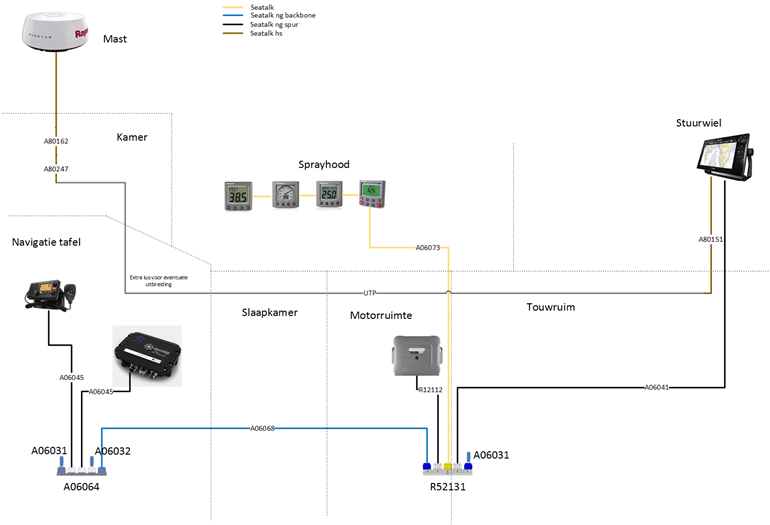

In april 2017 hebben we de Es75 kaartplotter en Q24C radar aangeschaft. Bij de installatie van dit systeem kwam nogal wat kijken. Het is best een hele puzzel om alles goed op elkaar aangesloten te krijgen. Gelukkig hebben we goede hulp gehad van Bart. Hij heeft onderstaand aansluitschema gemaakt.

De codes in het schema komen overeen met de bestelnummers bij Raymarine (voedingen staan niet in het schema).

Als alles op deze manier aangesloten wordt, is het nog belangrijk om alle instrumenten te voorzien van de nieuwste software, anders werkt het hele zaakje niet.
